Типы трансиверов 400G

2024-03-26

Оптические трансиверы 400G — это компактные высокопроизводительные устройства, предназначенные для передачи и приема данных с ошеломляющей скоростью 400 гигабит в секунду (Гбит/с). Эти модули служат важным интерфейсом между сетевым оборудованием и оптическими волокнами, преобразуя электрические сигналы в световые импульсы и наоборот. Используя передовые оптические технологии, трансиверы 400G обеспечивают сверхбыструю и надежную передачу данных на большие расстояния, удовлетворяя постоянно растущие требования приложений с интенсивным использованием полосы пропускания.



Являясь важным продуктом в области передачи оптической связи, оптические модули широко используются в высокопроизводительных центрах обработки данных, сетях связи, крупномасштабных вычислениях, облачных вычислениях и других областях. В сфере центров обработки данных оптические модули 400G могут удовлетворить потребности в большой пропускной способности, низкой задержке и высокой надежности, необходимые для развития облачных вычислений и больших данных. Он также подходит для таких сценариев, как передача на большие расстояния и высокоскоростная передача.

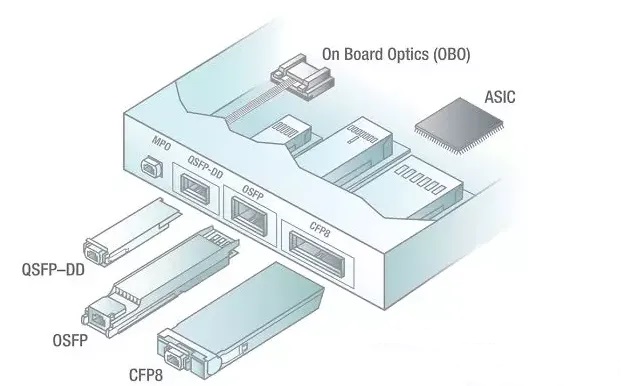

Существует несколько различных типов трансиверов 400G, каждый из которых оптимизирован для конкретных приложений и сетевых конфигураций. Некоторые из наиболее распространенных типов включают в себя:



400G OSFP:



Полное название OSFP — Octal Small Formfactor Pluggable. Восьмеричное относится к 8, что означает восьмеричное, что означает непосредственное использование электрических сигналов 56G, 856GbE, но сигнал 56GbE формируется лазером 25G DML под модуляцией PAM4. Этот стандарт является новым стандартом интерфейса и несовместим с существующими оптическими и электрическими интерфейсами.



OSFP оснащен собственным радиатором и имеет немного больший форм-фактор, чем QSFP-DD, но предлагает дополнительные функции, такие как улучшенное управление температурным режимом и улучшенная целостность сигнала. Для передачи данных он также использует восемь линий по 50 Гбит/с.



400G QSFP-DD:



Q в QSFP-DD означает «Quad», что означает 4 канала. Каждый QSFP56 имеет емкость 456Gbe, формируя сигнал 200G; DD означает «двойная плотность», что означает, что два QSFP56 подключены параллельно, 2200G генерирует сигнал 400Gbe, полное название — Quad Smal Fom Factor Pluoable-Double Density. Это решение является расширением QSFP. Он добавляет одну строку к исходному 4-канальному интерфейсу и превращает его в 8 каналов. Он меньше по размеру, чем OSFP, и совместим с существующими интерфейсами 40GbE QSFP и 100GbE QSFP28. Исходный модуль QSFP28 по-прежнему можно использовать, и вам нужно всего лишь вставить еще один модуль для плавного обновления.



Этот популярный форм-фактор обеспечивает высокую плотность и низкое энергопотребление, что делает его идеальным для приложений в центрах обработки данных. Он использует восемь электрических линий, работающих со скоростью 50 Гбит/с каждая, для достижения совокупной скорости передачи данных 400G.



400G CFP8:



CFP8 является расширением CFP4. Количество каналов увеличено до 8, соответственно увеличивается и размер. Использование 16 параллельных сигналов 25G может быстро завершить запуск и применение продуктов 400G, но стоимость будет высокой. Вам необходимо использовать оптические устройства 1625G или использовать сплиттеры ПЛК, чтобы уменьшить количество лазеров, но ПОТЕРИ сплиттеров очень высоки. , что напрямую приводит к относительно большой мощности излучения лазера, что увеличивает стоимость. Потребление энергии также велико, плотность интерфейса панели слишком низкая, а размер большой.



Этот модуль предназначен для применения в телекоммуникационных сетях с большей досягаемостью. Он использует 16 электрических линий, работающих со скоростью 25 Гбит/с каждая, для достижения скорости передачи данных 400G.





Оптические модули 400G также можно разделить на категории в зависимости от режима передачи и дальности действия:

Одномодовый и многомодовый:
Одномодовые модули передают данные на большие расстояния, используя один световой путь, а многомодовые модули подходят для более коротких расстояний и используют несколько световых путей.



Ближний и дальний охват:
В зависимости от приложения модули 400G могут быть оптимизированы для различных расстояний передачи: от центров обработки данных до между континентами.
