Тип переключателя：Механический
Оформление：Модуль

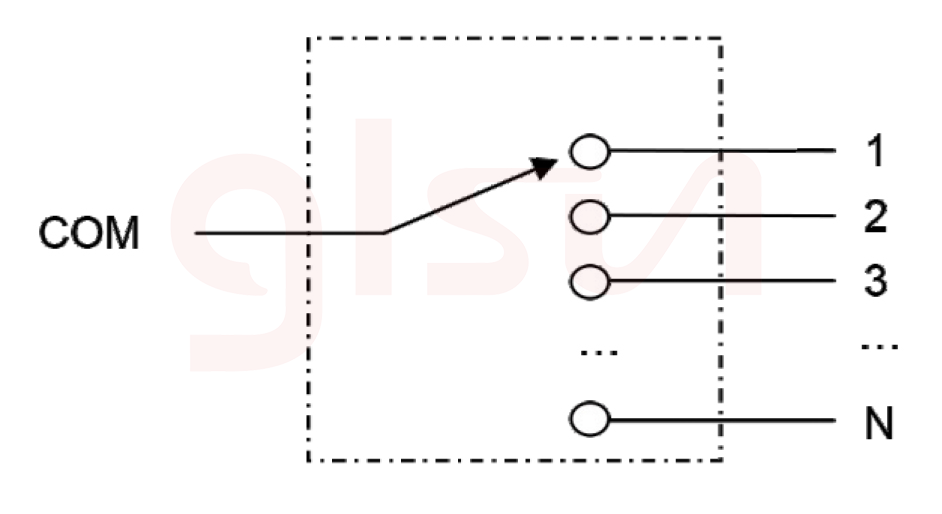

Конфигурация：1xN
Диапазон длины волны：850±40 / 1300±40; 1260 ~ 1650нм
Размер：(Д)130×(Ш)95×(В)15мм

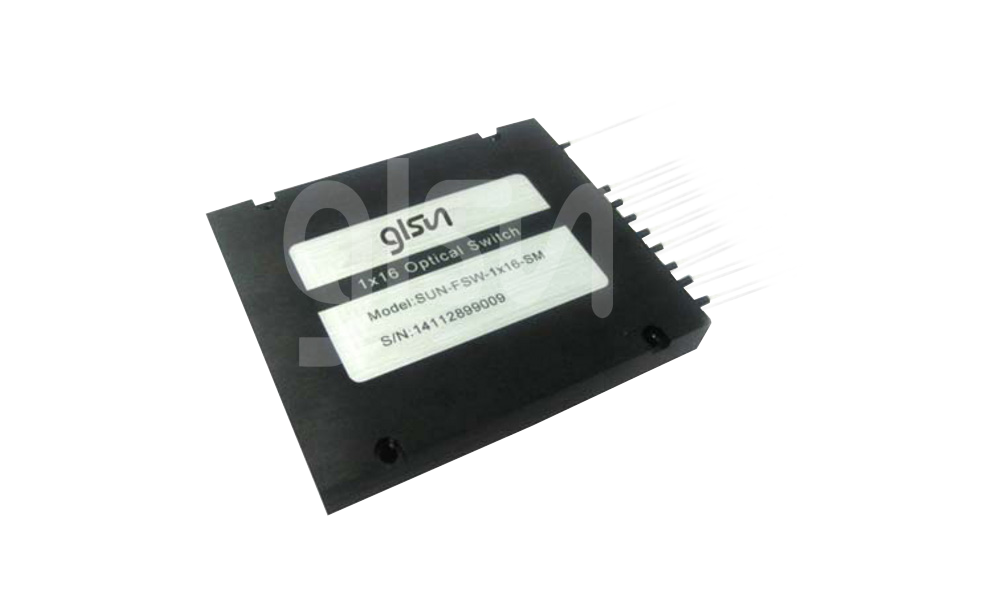

SUN-FSW-1×N оптический переключатель является идеальным компонентом для OADM, OXC, системы мониторинга, его компактный размер позволяет его легко интегрировать в оптическую систему связи высокой плотности.
· Широкий диапазон длины волны
· Низкие переходные затухания
· Высокая стабильность, высокая прочность
· Без клея в оптической схеме
· Лабораторное исследование
· Система мониторинга
· OADM
· Оптическая проссировка (OXC)
|
Параметр |
Ед. изм. |
SUN-FSW-1×4 |
SUN-FSW-1×8 |
SUN-FSW-1×16 |
|
|
Диапазон длины волны |
нм |
850±40 / 1300±40 |
1260 ~ 1650 |
||
|
Тестируемые длины волны |
нм |
850 / 1300 |
1310 / 1550 |
||
|
Вносимые потери(SM) |
дБ |
Тип.: 0,8, макс.: 1,0 |
Тип: 1,4, макс.: 1,6 |
Тип.:1,8, макс.:2,0 |
|
|
Вносимые потери(MM) |
дБ |
Тип: 1,0, макс.: 1,2 |
Тип: 1,6, макс.: 1,8 |
Тип: 2,0, макс.: 2,2 |
|
|
Возвратные потери |
дБ |
MM ≥ 30, SM ≥ 50 |
|||
|
Переходные затухания |
дБ |
MM ≥ 35, SM ≥ 55 |
|||
|
Поляризационные потери (PDL) |
дБ |
≤ 0,15 |
|||
|
Зависимость потерь от длины волны (WDL) |
дБ |
≤ 0,35 |
|||
|
Воспроизводимость |
нм |
≤ ±0,05 |
|||
|
Рабочее напряжение |
В |
5,0 ± 5% |
|||
|
Время переключения |
Раз |
≥ 10 млн. |
|||
|
Время переключения |
мс |
≤8 |
|||
|
Оптическая мощность |
мВт |
≤500 |
|||
|
Температура эксплуатации |
℃ |
-5 ~ +70 |
|||
|
Температура хранения |
℃ |
-40 ~ +85 |
|||
|
Относительная влажность |
% |
5 ~ 95 |
|||
|
Размер (д*ш*в) |
мм |
130×95×5 |
|||
SUN-FSW-1×N-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
Тип волокна |
Тип переключения |
Тестируемые длины волны |
Тип кабеля |
Длина кабеля (с коннекторами) |
Коннектор |
|
SM: SM,9/125 M5: MM,50/125 M6: MM,62.5/125
|
L: С фиксацией X: Другие |
850: 850nm 1310: 1310nm 1550: 1550nm 1310/1550:1310/1550nm
|
90:900um X: Другие |
05: 0,5m±5cm 10: 1,0m±5cm 15: 1,5m±5cm X: Другие |
OO:Нету FP: FC/PC FA:FC/APC SP: SC/PC SA:SC/APC STP:ST/PC STA:ST/APC LP: LC/PC LA: LC/APC |
