Тип защиты：1:1 / 1+1
Длины волны：1310 / 1550нм, 850нм
Тип волокна：SM（9/125um, MM（62,5/125um）
Коннектор：LC / PC
Cвязной интерфейс：RS-232, RJ45

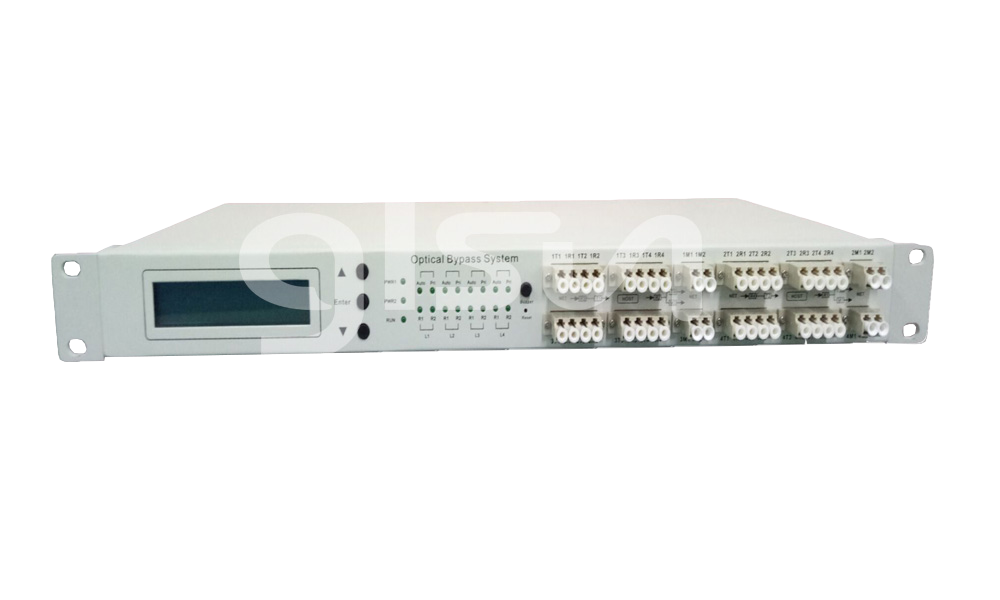

BPS1000 оптический байпасный переключатель объединяет такие функции, как модуль оптического переключения, оптическое детектирование и мониторинг частоты сердцебиения (Heartbeat). Он гарантирует нормально передачу сигналов и защищает обход в узловом устройстве оптической сети при возникновении таких ненормальных обстоятельств, как сбой питания, аппаратный сбой, программная блокировка и т. д. Он используется в оборудовании для контроля трафика, анализе безопасности сигналов, передаче гигабайтных данных.
Характеристики
• 1U шасси, поддержка 4 оптических канала.
• Прозрачная передача сигналов.
• Высокая стабильность, высокая надежность
• Низкие вносимые потери
• Поддержка гигабайныого сести
• Поддержка протокола TCP и WEB управления
• LСD визуальный дисплей
• Диверсификация сердцебиения (Heartbeat)
|
Параметры |
Ед. изм. |
Характеристики |
||||
|
Тип защиты |
|
SM1：1 |
SM1+1 |
MM1：1 |
MM1+1 |
|
|
Тестируемые длины волны |
нм |
1310 / 1550 |
850 |
|||
|
Вносимые потери |
R1 – T3 |
дБ |
≤ 1,2 |
≤ 1,2 |
≤ 1,5 |
≤ 1,5 |
|
R2 – T4 |
дБ |
≤ 1,2 |
≤ 1,2 |
≤ 1,5 |
≤ 1,5 |
|
|
R3 – T1 |
дБ |
≤ 1,2 |
≤ 3,5 |
≤ 1,5 |
≤ 3,5 |
|
|
R4 – T2 |
дБ |
≤ 1,2 |
≤ 3,5 |
≤ 1,5 |
≤ 3,5 |
|
|
R3 – T4 |
дБ |
≤ 1,2 |
≤ 4,8 |
≤ 1,5 |
≤ 5,0 |
|
|
R4 – T3 |
дБ |
≤ 1,2 |
≤ 4,8 |
≤ 1,5 |
≤ 5,0 |
|
|
Возвратные потери |
дБ |
≥ 45 |
≥ 30 |
|||
|
Переходные затухания |
дБ |
≥ 55 |
≥ 35 |
|||
|
Зависимость потерь от длины волны (WDL) |
дБ |
≤ 0,25 |
≤ 0,25 |
|||
|
Поляризационные потери (PDL) |
дБ |
≤ 0,1 |
≤ 0,1 |
|||
|
Время переключения |
мс |
＜ 10 |
＜ 10 |
|||
|
Тип волокна |
|
SM,9/125 |
MM, 62,5/125 |
|||
|
Коннектор |
|
LC / PC |
||||
|
Порт мониторинга |
|
RJ45, RS232 |
||||
|
Электропотребление |
Ватт |
＜ 2,5 |
||||
|
Размер (Д*Ш*В) |
|
1U шасси (482,6*220*44мм) |
||||
BPS1000-N-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
Конфигурация |
Тип защиты |
Зеркальный режим |
Тестируемые длины волны |
Оптический монинторинг |
Коннектор |
|
L1:Защита 1 линии L2:Защита 2 линии L4:Защита 4 линии |
1:1: 1:1 последовательный режим 1+1 (xx:yy): 1+1 параллельный режим (xx:yy означает сооношение деления) |
Empty：Без заркала М50：50% деления М40：40% деления М30：30% деления |
850：850nm 1310：1310nm 1550：1550nm |
PD0：Без монинторинга PD1：R1 или R2 оптический монинторинг PD2：R1,R2 оптический монинторинг PD4：R1- R4 оптический монинторинг |
LP：LC/PC LA: LC/APC X:Другие |
