Тип переключателя：Механический
Оформление：Стоечный

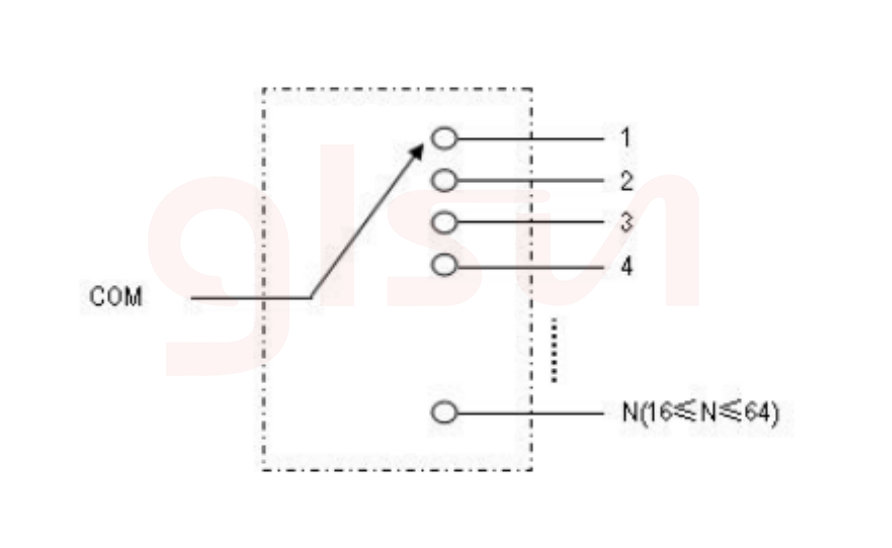

Конфигурация：1xN
Количество каналов：16≤N≤64
Размер：2U, (Д)482.6×(Ш)250×(В)89

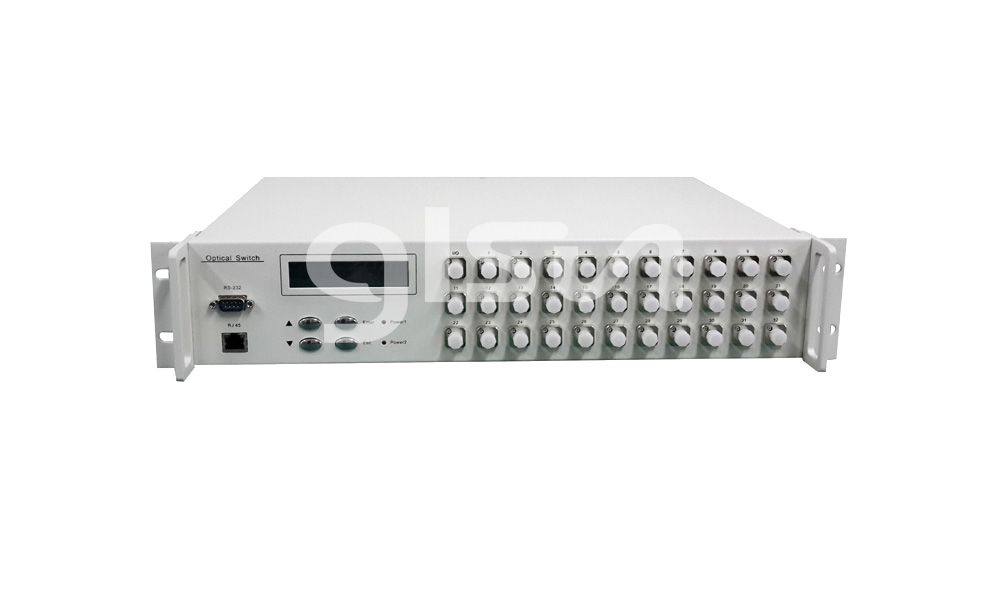

1xN(16≤N≤64) стоечный оптический переключатель представляет собой функциональное устройство с возможностью управления и переключения оптической схемы. Он может быть выбрана вручную через переднюю панель или через порт RS232, порт Ethernet и автоматически сканироваться на заданной частоте. В оптической системе передачи он используется для мониторинга многоканального волокна, выбора источника света/детектора, защиты оптической схемы и т. д. Кроме того, оптический переключатель используется в испытательной системе для тестирования оптического волокна и его компонентов, в системе тестирования кабеля и многоточечного оптического дитчиков.
Характеристики
• Низкие вносимые потери, быстрая скорость переключения
• Высокая стабильность и надежность.
• LСD визуальный дисплей
• RS232 контроль и Ethernet удаленное управление
Применения
• Волоконно-оптическая петля
• Автоматическое измерение
• Удаленный мониторинг оптической сети
• Система мониторинга и обслуживания кабеля
|
Параметры |
Ед. изм. |
SUN-FSW-1×N-2U (16≤N≤64) |
|
|
Вносимые потери 1, 2 |
дБ |
Типовый :1,0 макс. :1,2 |
|
|
Диапазон длины волны |
нм |
850±40 / 1300±40 |
1260 ~ 1650 |
|
Тестируемые длины волны |
нм |
850 / 1300 |
1310 / 1550 |
|
Возвратные потери 1, 2 |
дБ |
SM ≥ 45 MM ≥ 30 |
|
|
Переходные затухания 1 |
дБ |
≥ 55 |
|
|
Поляризационные потери (PDL) |
дБ |
≤0,1 |
|
|
Зависимость потерь от длины волны (WDL) |
дБ |
≤0,25 |
|
|
Воспроизводимость |
дБ |
≤ ±0,05 |
|
|
Количество переключений |
Раз |
≥ 10 млн. |
|
|
Оптическая мощность |
мВт |
≤500 |
|
|
Время переключения |
мс |
≤10 (Время переключения очередных смежных каналов) |
|
|
Температура эксплуатации |
℃ |
-5～+55 |
|
|
Температура хранения |
℃ |
-40~+80 |
|
|
Относительная влажность |
% |
5 ~ 95 |
|
|
Порт момиторинга |
|
RJ45, RS232 |
|
|
Источник питания |
В |
AC:100～240V(50/60Hz), DC: 36～72V |
|
|
Тип шасси (д*ш*в) |
мм |
2U, 482,6×250×89 |
|
|
Премечание: можно сделать по заказу. |
|||
SUN-FSW-1×N-A-B-C-D-E
|
N |
A |
B |
C |
D |
E |
|
Канал |
Тип волокна |
Рабочая длина волны |
Источник питания |
Коннектор |
Тип шасси |
|
16≤N≤ 64 |
SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62,5/125
|
850: 850nm 1310:1310nm 1550:1550nm 1310/1550:1310/1550nm X:Другие |
AC:100-240V DC:36-72V AC/DC:100~240V /36~72V AC/AC:двойный 100-240V DC/DC:двойный 36~72V
|
FP: FC/PC FA:FC/APC SP: SC/PC SA:SC/APC X: Другие |
2U: 482.6×250×89 |
