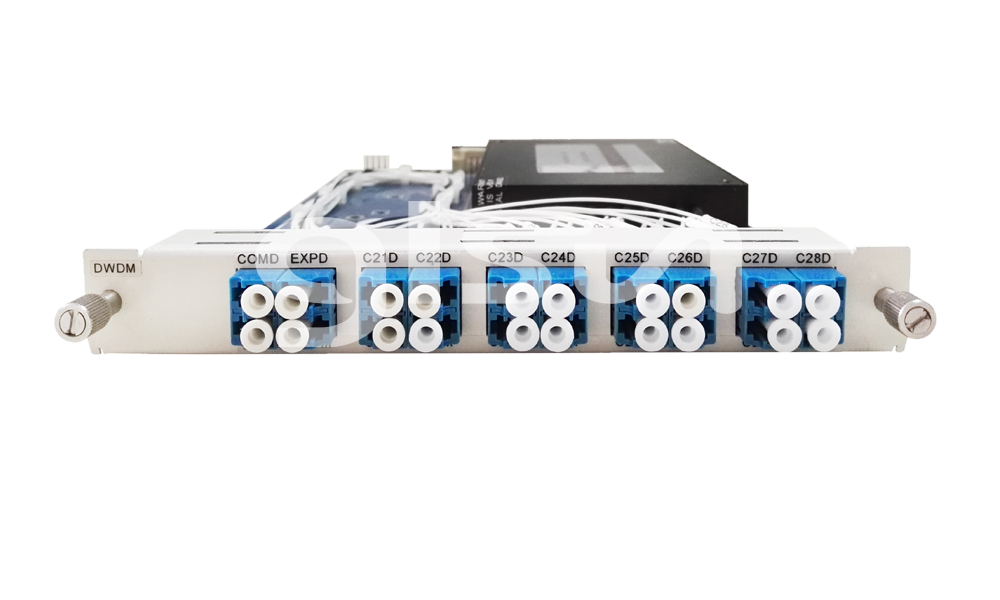

Оптический мультиплексор

OTS3000-WDM – это оптический мультиплексор (англ. Wavelength Division Multiplex System, сокращенно WDM) в интегрированной системе оптической связи. WDM может эффективно сэкономить оптоволоконные ресурсы и сетевые затраты, решает проблемы нехватки оптическтого волокна и многосервисной прозрачной передачи. Он в основном применяется в конвергенции общегородской сети и сети доступа, может построить сеть и вести его в операцию в течение короткого времени. Благодаря низкой стоимости, низкому энергопотреблению, компактному размеру и другим преимуществам, WDM является идеальным недорогим решением для передачи.

Характеристики

• Модульная конструкция, компактный размер, поддержка горячей замены.

• Низкие вносимые потери, низкие поляризационные потери, высокая изоляция каналов.

• Высокая надежность и стабильность.

Применение

• WDM система

• Общегородская сеть

Технические Характеристики

Параметры	Ед. изм.	OTS3000-COADM				OTS3000-DOADM
Размер	мм	160×200×21（ДxШxВ）
Максимальная мощность потребление	Ватт	0,5
Диапазон длины волны	нм	1260 ~ 1620				1500 ~ 1620
Разнесение каналов	ГГц					100		200
Ширина канала	нм	±7,5				±0,11		±0,25
Плоскость пропускания	дБ	≤ 0.5
Каналы	λ	4	8	16	4		8		16
Вносимые потери	дБ	≤ 1,5	≤ 2,7	≤ 5,0	≤ 2,0		≤ 3,0		≤ 5,0
Изоляция	дБ	Изоляция смежных каналов ≥30 Изоляция несмежных каналов ≥45
Возвратные потери	дБ	SM ≥ 45
Направленность	дБ	SM ≥ 50
Поляризационные потери (PDL)	дБ	≤ 0,1				≤ 0,15		≤ 0,20
Поляризационная модовая дисперсия (PMD)	пс	≤ 0,1				≤ 0,15
Оптическая мощность	мВт	≤ 500
Рабочая температура	℃	-5 ~ +55
Температура хранения	℃	-20 ~ +70
Относительная влажность		5% ~ 95% (без конденсации)
