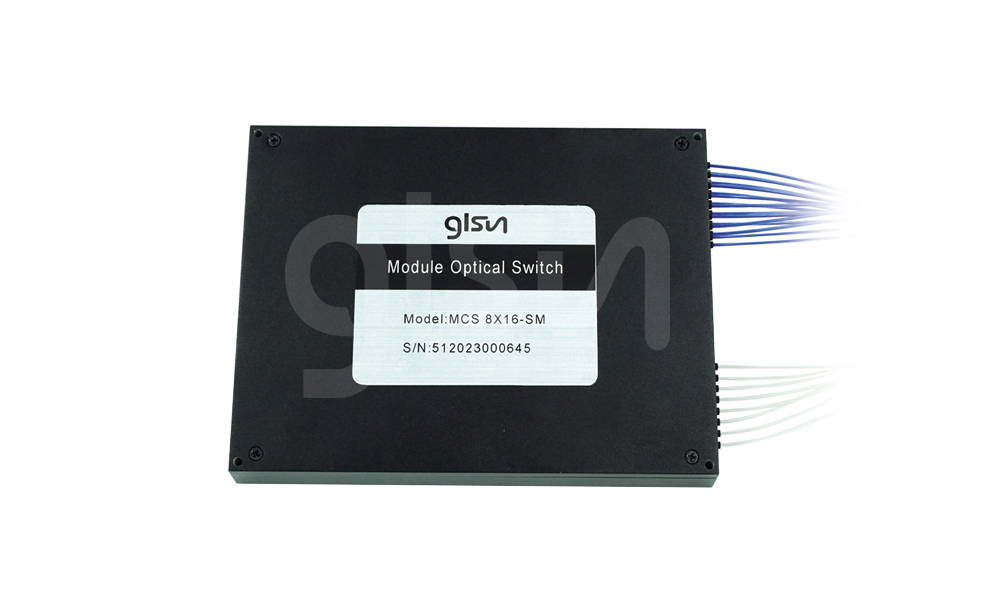

Многоканальный переключатель (англ. multichannel switch, сокращенно MCS) назначен для CDC-ROADM системы следующего поколения на основе технологии PLC спллитера и MEMS оптического переключателя. 8х8 многоканальный переключатель является интегрированным модулем, встроенный 8x16 переключатель и электрический контрольный элемент. Каждый входный канал может переключить в каждый выходный канал. Он применяется в важном месте в CDC-ROADM оптическом сети.

· ADD & DROP в одном модуле

· Переключение без прерывания

· Низкие вносимые потери

· Низкое электропотребление мощности

· DWDM система

· ROADM система

Технические Характеристики

Параметры	Ед. изм.	SUN-MCS-8X16
Параметры	Ед. изм.	Мин.	Тип.	Макс.
Количество портов нисходящей линии	M	8
Количество портов восходящей линии	N	16
Диапазон рабочей длины волны	нм	1527 ~ 1568
Тестируемые длины волны	нм		1550
Вносимые потери 1, 2	дБ			16
Однородность вносимых потерь	дБ			1,5
Поляризационные потери (PDL)	дБ			0,5
Зависимость потерь от длины волны (WDL)	дБ			0,5
Поляризационная модовая дисперсия (PMD)	п.с.			0,5
Вносимые потери при состоянии фиксации	дБ	40
Возвратные потери	дБ	45
Изоляция портов	дБ	40
Время переключения портов	мс			25
Воспроизводимость	дБ		±0,05
Максимальная оптическая входная мощность	дБм			23
Количество переключений	Раз	109
Потребление мощноти	Ватт			10
Температура эксплуатации	℃	-5~+60
Температура хранения	℃	-40~+85
Размер (дшв)	мм	220 x120 x15 ±0,2
Примечание: 1. Тест в комнатной температуре. 2. Без коннекторов
