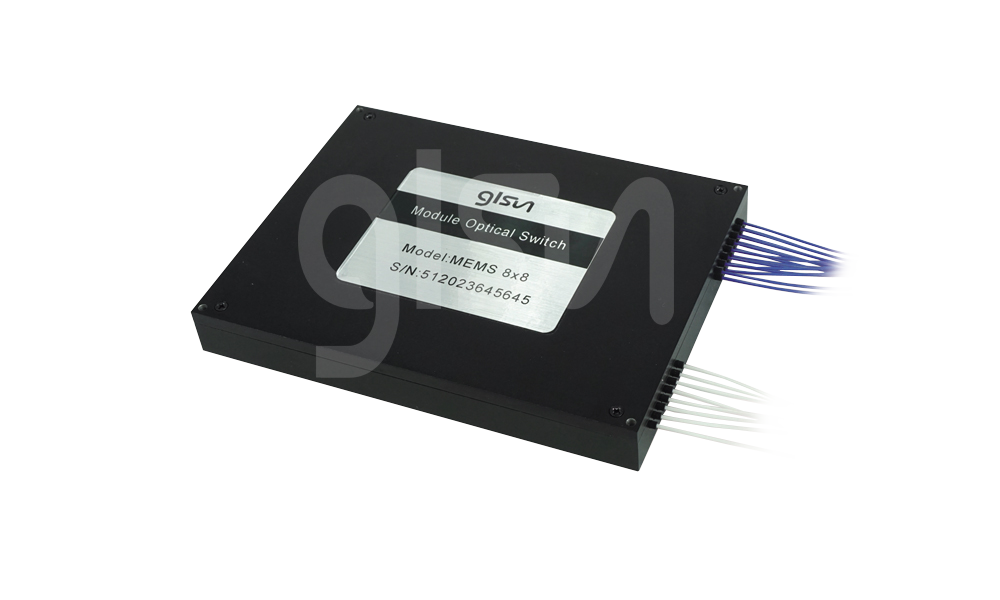

MxN матричный оптический переключатель
  • MxN матричный оптический переключатель
  • MxN матричный оптический переключатель

MxN матричный оптический переключатель

Тип переключателя:Матричный

Оформление:Модуль

Конфигурация:MxN

Тестируемые длины волны:1550 нм

Размер:(Д)120 x (Ш)100 x (В)15 мм

Подробнее

Оптический переключатель является одним компонентом с возможностью управления и переключения оптической схемы. Он имеет важное значение в оптической связи, он используется для мониторинга многоканального волокна в оптической системе передачи, в локальной сети с множеством источников / для автоматичеки переключения детекторов и в оптической многоточечной динамической контрольной системе, в оптической контрольной системе для контроля оптического волокна, оптичекого компонента, сети и кабеля на полевой инженерии. MxN оптический переключатель может переключать один из входных каналов в один из выходных каналов.




 Низкие вносимые потери

 Быстрая скорость переключения

 Прозрачная передача сигналов

• Высокая стабильность, высокая прочность

Технические Характеристики

Парамерты

Ед. езм.

4x4

4x8

8x8

Тестируемые длины волны

  нм

1550

Вносимые потери

дБ

тип: 1,2 макс: 1,5

Воспроизводимость

дБ

≤0.05

Возвратные потери

дБ

≥45

Переходные затухания

дБ

≥50

Зависимость потерь от длины волны (WDL)

дБ

≤0,20

Поляризационные потери (PDL)

дБ

≤0,1

Время переключения

мс

≤ 20

Тип волокна



SM (9/125um)

Коннектор



FC/UPC

Рабочее напряжение

в

4,8 ~ 5,5

Температура эксплуатации

-5 ~ + 70

Температура хранения

-30 ~ + 75

Размер (д*ш*в)

мм

120*100*15

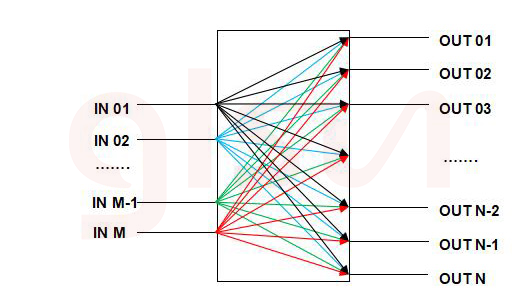

Оптическая Схема

Информация для Заказа

SUN-MEMS-A-B-C-D-E-F-G

A

B

C

D

E

F

Конфигурация

Тип волокна

Тестируемые длины волны

Тип кабеля

Длина кабеля

(с коннекторами)

Коннектор

4х4

4x8

8x8

X: Другие

SM:SM 9/125

X: Другие

1550:1550nm

X:Другие

90:900um

X: Другие

05: 0,5m±5cm

10: 1,0m±5cm

15: 1,5m±5cm

X: Другие

OO:Нету

FP:FC/PC

FA:FC/APC

SP: SC/PC

SA: SC/APC

LP:LC/PC

LA: LC/APC

X:Другие
