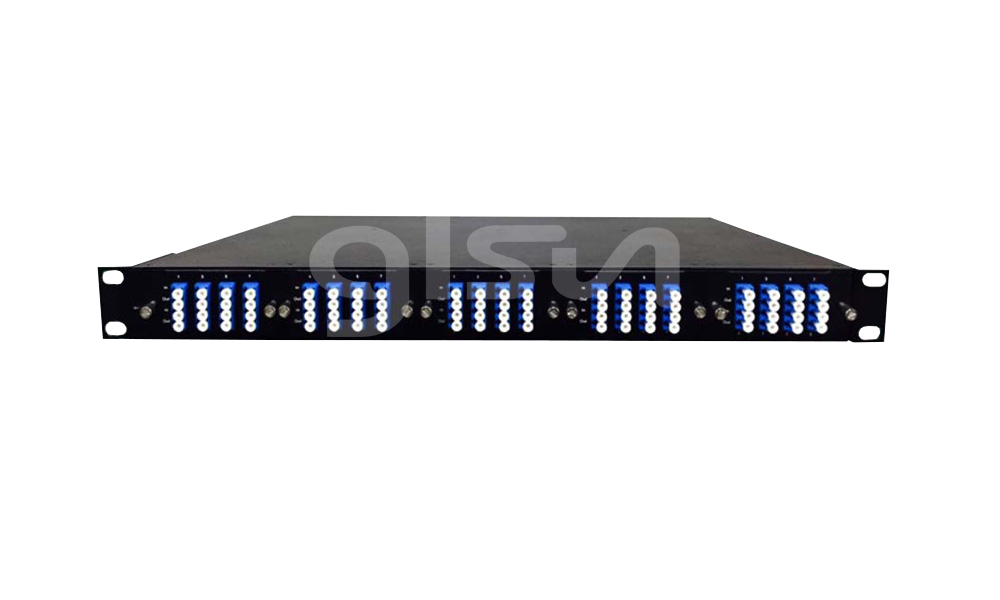

Количество каналов：N ≤ 40
Тип переключения：С фиксацией
Тип волокна：SM（9/125um）
Коннектор：LC / UPC
Размер：1U (482.6×300×44мм)
Оптический переключатель переключает оптические схемы, играет важную роль в приложениях оптической связи. В оптической системе передачи он используется для мониторинга многоканального волокна, выбора источника излучения/детектора, защиты оптической схемы и т. д. Кроме того, оптический переключатель используется в испытательной системе для тестирования оптического волокна и его компонентов, в системе тестирования кабеля и многоточечного оптического сенсора.
Характеристики
• Низкие вносимые потери, быстрая скорость переключения
• Высокая стабильность и надежность.
• Два источника питания, поддержка горячей замены
• LСD визуальный дисплей
• Прозрачная передача сигнала, высокая стабильность и надежность
• Управлять с помощью последовательного порта.
• Поддержка загрузки журнала WEB, SNMP, TELNET и т.д.
|
Параметры |
Ед. изм. |
Индекс |
|
Количество каналов |
|
N ≤ 40 |
|
Диапазон длины волны |
нм |
1260 ~ 1650 |
|
Тестируемая длина волны |
нм |
1310 / 1550 |
|
Вносимые потери |
дБ |
0,8 |
|
Возвратные потери |
дБ |
≥ 50 |
|
Переходные затухания |
дБ |
≥ 55 |
|
Зависимость потерь от длины волны (WDL) |
дБ |
≤ 0,25 |
|
Поляризационные потери (PDL) |
дБ |
≤ 0,1 |
|
Воспроизводимость |
дБ |
≤ ±0,05 |
|
Время переключения |
мс |
£ 8 |
|
Тип волокна |
|
SM,9/125um |
|
Коннектор |
|
LC / PC |
|
Порт мониторинга |
|
RJ45,RS-232 |
|
Рабочий источник питания |
В |
AC:100～240（50/60Hz）или DC: 36～72 |
|
Мощность потребления |
Ватт |
＜ 20 |
|
Температура эксплуатации |
℃ |
-5 ～ 55 |
|
Температура хранения |
℃ |
-40 ～ 85 |
|
Тип шасси (д*ш*в) |
|
1U шасси（482.6×250×44мм） |
|
Примечание: 1. Можно сделать по заказу. |
||
OSW2000-N-A-B-C-D-E-F
|
N |
A |
B |
C |
D |
E |
F |
|
Канал |
Тип волокна |
Рабочая длина волны |
Источник питания |
Коннектор |
Тип шасси |
Интерфейс |
|
1~8 |
SM:SM, 9/125 M5: MM 50/125 M6:MM 62.5/125 X: Другие
|
850: 850nm 1310:1310nm 1550:1550nm 1310/1550:1310/1550nm X:Другие |
AC:100-240V DC:36-72V AC/DC:100~240V 36~72V AC/AC:двойный 100-240V DC/DC:двойный 36~72V
|
LP: LC/PC X: Другие |
1U:482.6×250×44mm 2U:482.6×303×89mm X: Другие |
1:RJ45/USB（RS-232） X: Другие |
